特性及应用
屋脊型自然通风器，是我公司吸收国内外同类产品的先进技术，开发研制的新一代无动力自然通风产品，本系列自然通风器，在气流组织上进行了多工况优化试验，对结构进行了优化改进。具有排风阻力低的突出优点，是性能良好的自然通风设备，同时具有良好的防雨雪及避风性能，任意大小、方向的自然风都不会影响屋顶通风器的排风效果，省却了另设挡风板。外围护板采用压型彩钢板或玻璃钢，具有自重轻、无振动、不消耗电能、可现场安装、施工周期短等优点。外部色彩一般为兰色或白色，也可根据用户要求确定。
屋脊型自然通风器是高热厂房自然通风的理想换代产品，广泛应用于电力、冶金、化工、石油、机械等部门的各类厂房通风。
屋脊型自然通风器喉部设有电动阀板，电动阀板为自动停机控制，方便用户操作。阀板在开启时起导流作用，保证通风效果良好，关闭时闭合严密，可保证采暖系统按设计工况正常运行，若厂房含湿量较高，可对喉部阀板及围板采取保温措施，以防结露。
屋脊型自然通风器分为三种，分别为圆弧型屋脊型自然通风器、薄型屋脊型自然通风器和丫型屋脊型自然通风器屋脊型自然通风器的工作原量：自然通风利用室内外温差所造成的热压及风力所造成的风压来实现换气的一种通风方式。
一、产品介绍
WT弧线型屋顶通风器是我公司在对国内同类产品进行深入研究探讨，并吸收国际上同类产品的先进技术，开发研制的新一代自然通风产品。弧线型顶屋通风器在气流组织上进行了多工况优化试验，在结构上多次进行优化改进，从而达到国际先进水平，弧线型屋顶通风器是高热厂房自然通风理想的改进换代产品。
弧线型屋顶通风器具有排风阻力低的突出优点，排风效率同天窗相比较，流量系数从0.6-0.65提高到0.8-0.85，从而使该产品的排风效率提高了30%。另外，该屋顶通风器结构还具有良好的防雨雪及避风性能，任意方向或风力大小都不会影响屋顶通风器的排风效果，所以不需另设挡风板。
该弧线型屋顶通风器具有自重轻，外型美观，安装方便，不用维护，不震动，消耗电能低等特点，并且该产品表面色彩选择范围广，可满足不同用户的不同要求。所以该产品广泛用于电力、冶金、化工、石油、机械等部门的各类厂房的通风。
二、WT弧线型屋顶通风器的分类
弧线型屋顶通风器根据内部结构型式的不同分为固定采光型和调节型两种，调节型根据调节方式不同分为手动调节和电动调节。
三、WT弧线型屋顶通风器的工作原理
屋顶通风器的通风型式为自然通风，它是利用室内外温差所造成的热压及风力作用所造成的风压来实现换气通风的效果。
四、WT弧线型屋顶通风器的结构型式及其外形尺寸
1、固定采光型(CG型)弧线型屋顶通风器的结构型式及其外形尺寸
WT弧线型屋顶通风器是由外围护板、框架、挡雨采光板、流水槽、落水管、泛水板和连接板等组成。

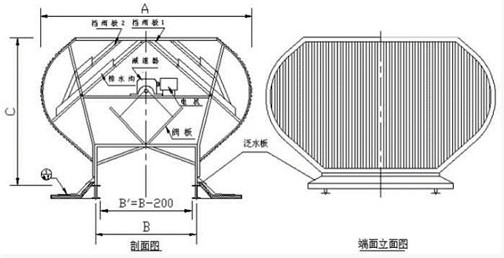

2、调节型(a和b型)弧线型屋顶通风器的结构型式及其外形尺寸
WT-A和WT-B弧线型屋顶通风器是由外围护板、框架、挡雨板一、挡雨板二、封顶板、执行机构(WT-ST为手动，WT-DT为电动)、流水槽、落水管、阀板、传动机构、泛水板和连接板等组成。
圆弧型屋顶自然通风器
一、型号说明
例：WT-A-15
WT—永优屋脊自然通风器
A—圆弧型
15—喉口宽度
二、选型简介

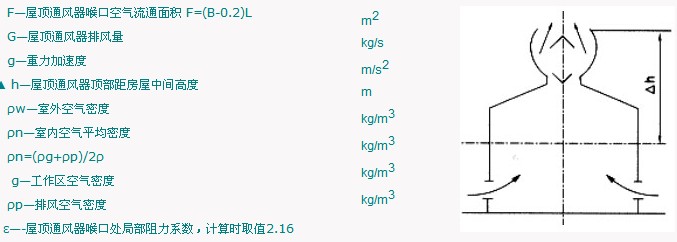

屋顶通风器选型可按“每米长度排风量表”确定，也可按公式计算选择。屋顶通风器喉口宽A分别为1.5m、2.0m、2.5m、3.0m 、4.0m、5.0m六种规格（还可根据客户进行设计），长度L按用户要求加工制作。选取时应根据厂房高度、进排风温差、通风量等综合素计算确定；如单排布置不能满足排风量要求时，可以双排或多排布置。
1. 查表选择：
为了便于用户选型，在下页中给出了屋顶通风器的每米长度排风量表，供用户根据现场情况参照查取，直接确定所需屋顶通风器的规格、长度。
编制“每米长度排风量表”时仅考虑了以下条件：
① 排风量仅考虑热压作用；
② 室内工作区温度按“夏季通风室外计算温度”+4 ℃确定。
三、性能参数表

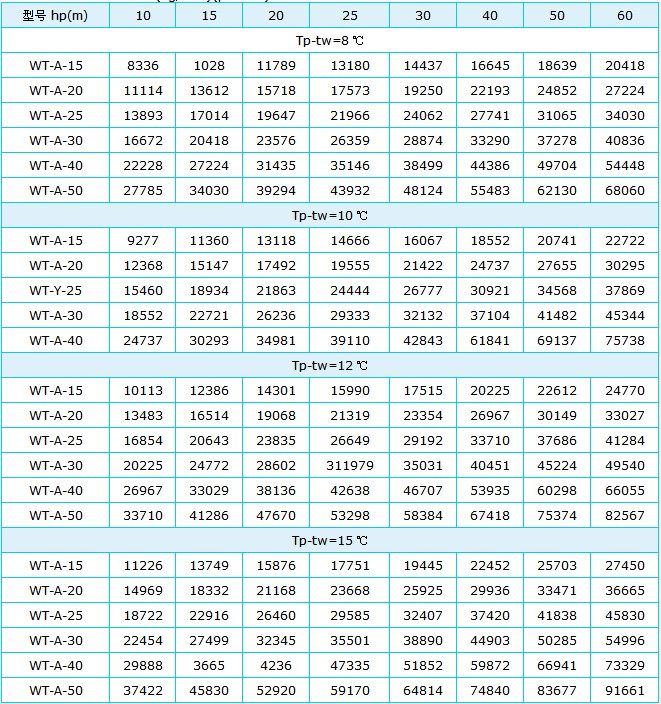

屋顶通风器排风量估算值 (kg/h.m)(μ=0.84)

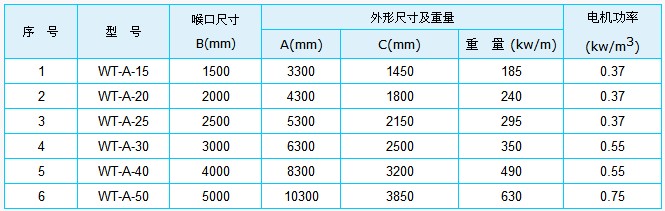

四、规格型号及外形尺寸表
外 形 尺 寸 表

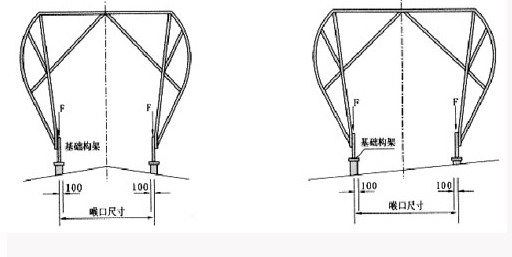

五、屋脊通风器的安装示图
屋脊通风器安装在用户提供的基础构架上，构架面应做成水平。可以单排布置，也可双排布置，可布置在双坡屋面的屋脊处，也可布置在斜屋面上。屋顶通风器安装完毕后，应作防水处理。
